[솔리드웍스Tip&Tech] 구멍 가공 마법사에 사용자 정의 구멍 크기 추가하기

2022-12-13 조회수 1,430




구멍 가공 마법사에 사용자 정의 구멍 크기 추가하기



SOLIDWORKS의 구멍 가공 마법사를 사용하다 보면 원하는 사이즈의 규격이 없는 경우가 종종 있습니다.

이 경우 사용자 정의 크기 표시를 체크해서 치수를 입력하는 방법으로 사용을 할 수 있지만, 여기에서는 구멍 가공 마법사 데이터 베이스에 사용자 정의 구멍 크기를 추가하는 방법에 대해 설명하겠습니다.

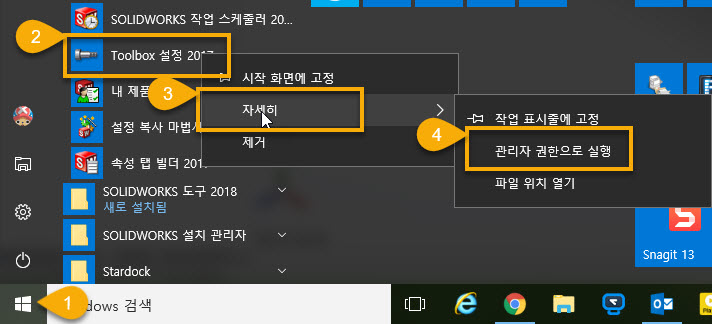

먼저 Toolbox 설정을 실행해야 하는데, Toolbox 설정을 반드시 관리자 권한으로 실행해야 합니다.

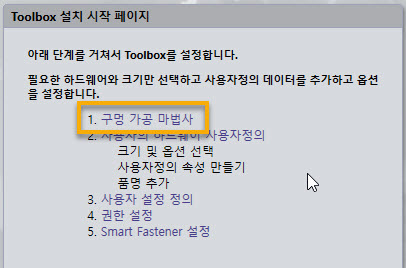

1. 아래 그림과 같이 1. 구멍 가공 마법사를 선택합니다.

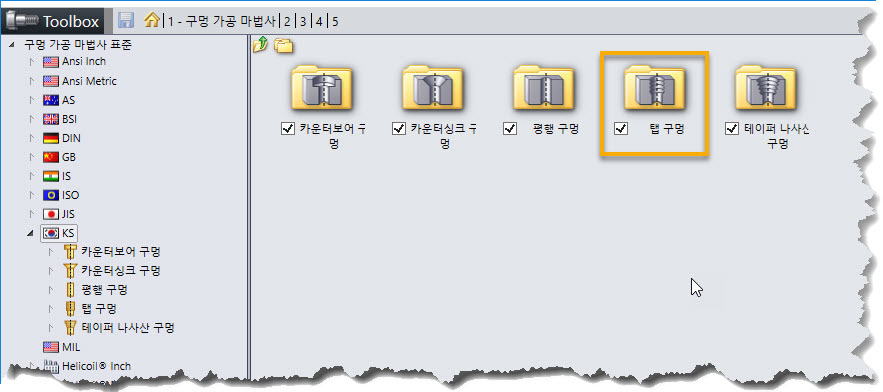

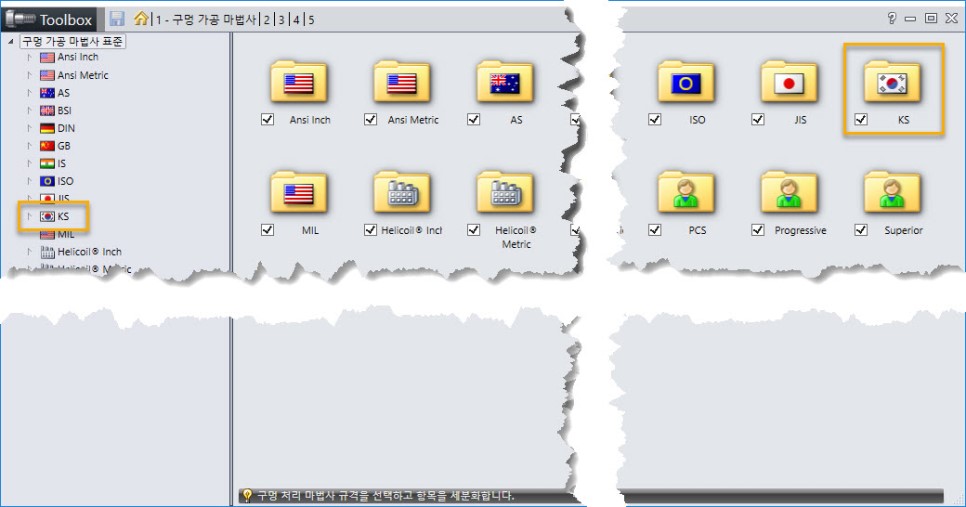

2. 추가를 하고자 하는 규격을 선택합니다.

    왼쪽 리스트에서 선택을 하거나 오른쪽 아이콘에서 선택을 합니다.

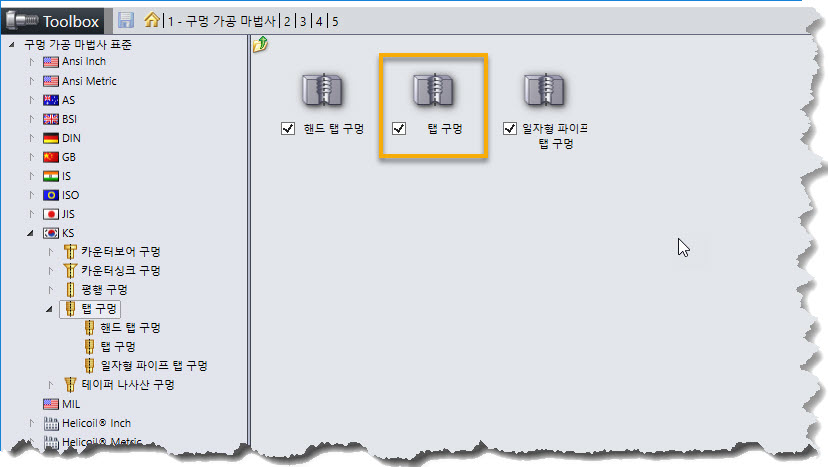

    예를 들어 KS를 선택하고, 탭 구멍을 선택합니다.

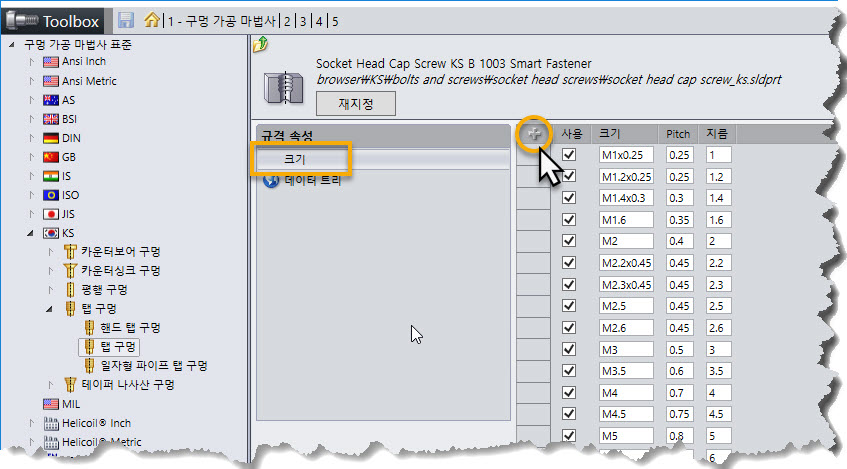

3. 기본 값이 크기로 선택이 되어 있습니다.

   그림과 같이 "+"를 클릭해서 규격을 입력합니다.

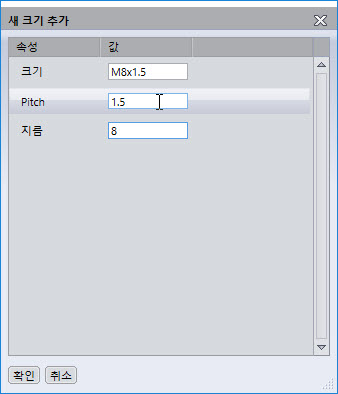

4. 예로 그림과 같이 입력합니다.

   KS 규격에는 M8x1.5가 없습니다. 입력되는 항목은 규격만 표시될 뿐 여기까지 한다고 해서 Toolbox에 표시되지 않습니다.

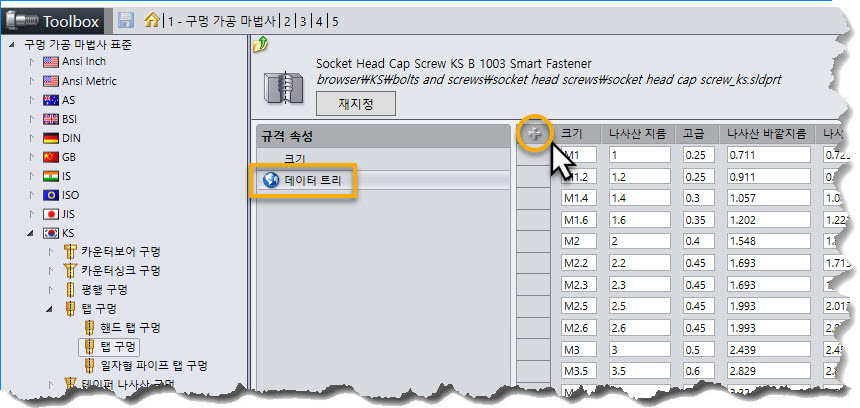

5. 데이터 트리를 선택합니다.

   규격 추가와 같이 "+"를 클릭합니다.

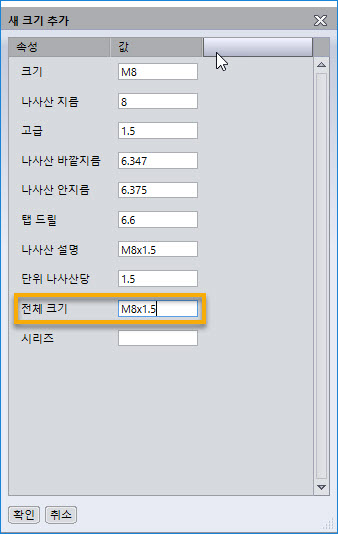

6. 다른 구멍의 정보의 형식을 참고해서 속성 값을 입력합니다. 예를 들어 그림과 같이 입력을 했습니다.




여기서 제일 중요한 부분은 전체 크기 항목입니다.

전체 크기에는 위의 규격에서 입력했던 크기 항목과 해야 합니다.

입력이 끝나면 확인을 클릭해서 종료하는데, "오류, 올바른 필드 값을 입력하십시오" 라는 메시지가 나오면 시리즈 항목에 커서를 놓고 스페이스 바를 한 번만 눌러 주시고 확인을 클릭하면 됩니다.

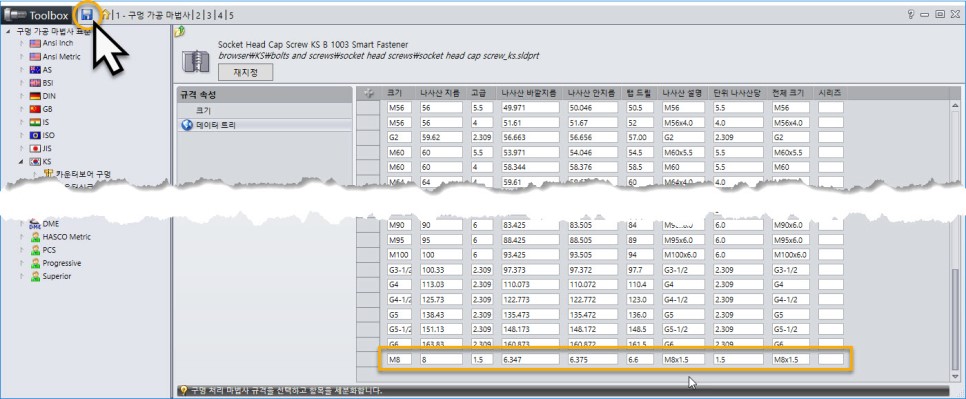

7. 리스트의 제일 마지막 부분에 입력한 새로운 규격이 표시되는 것을 확인할 수 있습니다.

   왼쪽 상단의 저장을 클릭하면, 새로 입력된 규격은 M8 사이즈가 있는 곳으로 이동하게 됩니다.

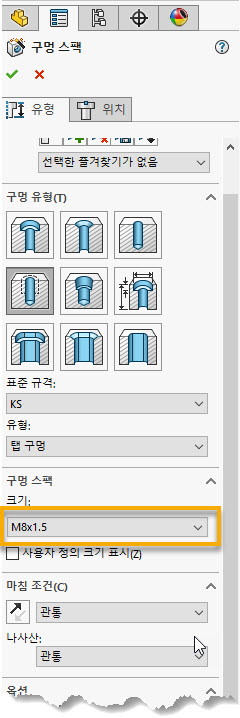

8. 구멍 가공 마법사를 실행해서 새로 추가된 표준 규격을 선택 후 구멍 스펙을 확인하면 M8x1.5를 확인할 수 있습니다.
