[솔리드웍스Tip&Tech] 솔리드웍스 성능 진단 도구 SOLIDWORKS RX

2023-03-06 조회수 832





SOLIDWORKS RX



SOLIDWORKS RX는 컴퓨터와 SOLIDWORKS 성능을 모니터링하고 테스트하는 데 도움이 되는 유용한 도구이며, 기술 지원부 직원이 문제점을 진단하는데 도움이 될 데이터를 캡쳐하는 도구입니다.



▣ 실행방법

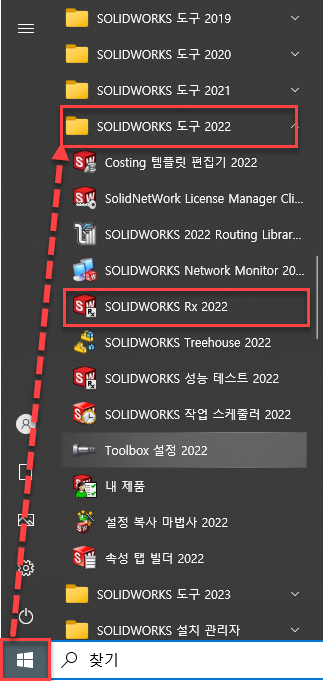

윈도우 시작 메뉴 > SOLIDWORKS 도구 20XX > SOLIDWORKS Rx 20XX

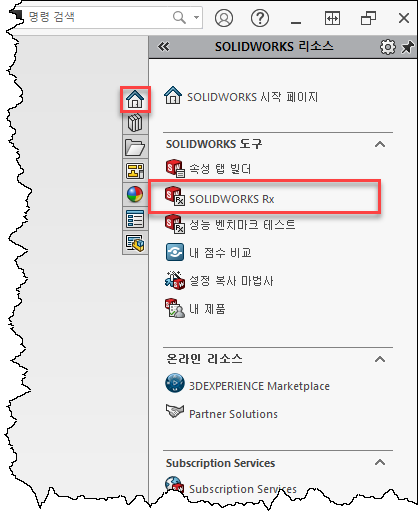

SOLIDWORKS 실행 중일 경우 : 우측 SOLIDWORKS 리소스 패널 > SOLIDWORKS 도구 > SOLIDWORKS Rx

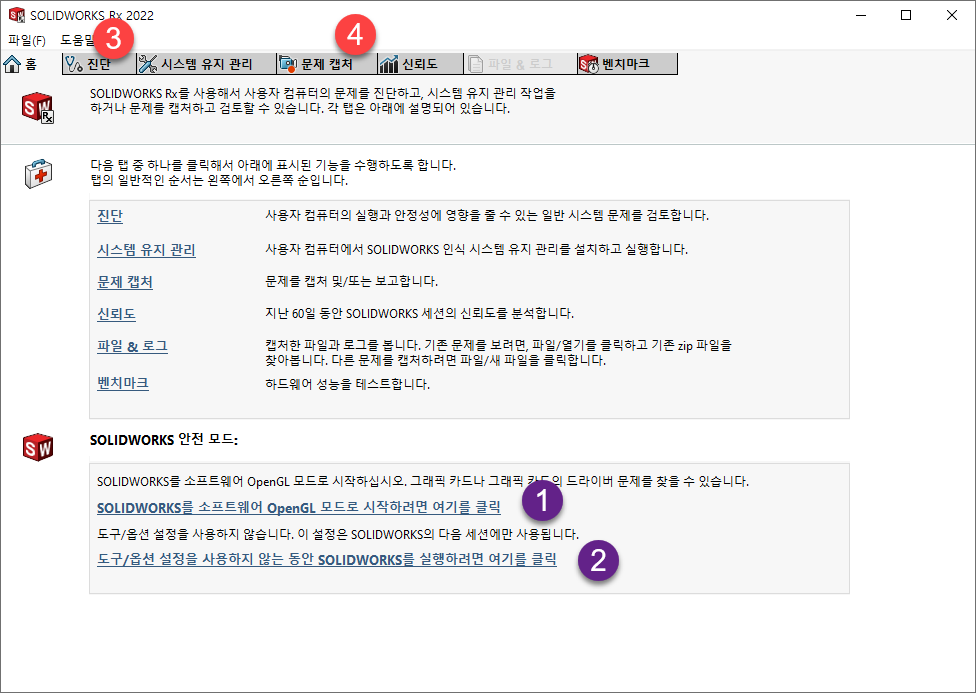

  대화상자




 SOLIDWORKS를 소프트웨어 OpenGL모드로 시작하려면 여기를 클릭


비디오 카드를 사용하지 않는 SOLIDWORKS세션을 열어, SOLIDWORKS의 그래픽 문제가 그래픽 카드나 그래픽 카드 펌웨어 또는 소프트웨어와 관련이 있는지 확인하는 유용한 테스트입니다.




 도구/옵션 설정을 사용하지 않는 동안 SOLIDWORKS를 실행하려면 여기를 클릭


SOLIDWORKS 도구 및 시스템 옵션을 우회하므로 표시되는 SOLIDWORKS 문제가 옵션에서 사용자 정의한 항목과 관련이 있는지 확인하기 위한 테스트로 이 도구를 사용할 수 있습니다.

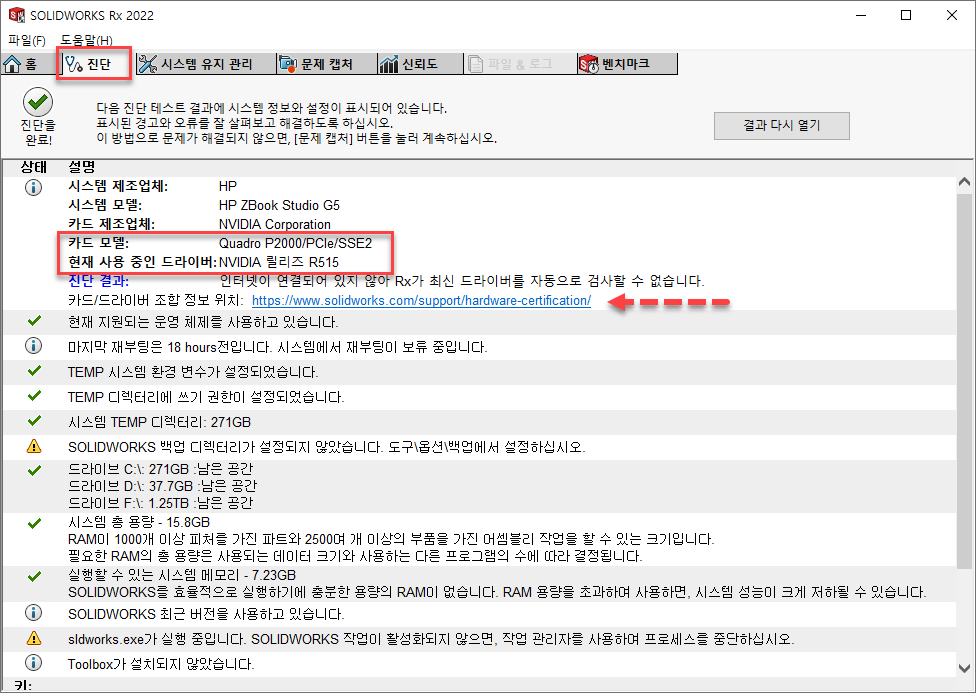

 진단 탭


- SOLIDWORKS에 영향을 미치는 현재 하드웨어 및 시스템 설정이 나열되는데, 가장 중요한 것은 그래픽 카드 정보입니다.

- 카드/드라이버 조합 정보 위치로 이동하여 인증된(버전별 SOLIDWORKS에서의 테스트를 마친) 그래픽 카드를 확인하고, 해당 드라이버를 설치해 줍니다.






 문제 캡쳐 탭


이 탭에서는 프로세스 흐름을 캡처하여 SOLIDWORKS에서 발생하는 문제를 기록하고 중요한 운영 체제 정보를 수집할 수 있습니다. 문제 캡처에는 3 단계가 있습니다.

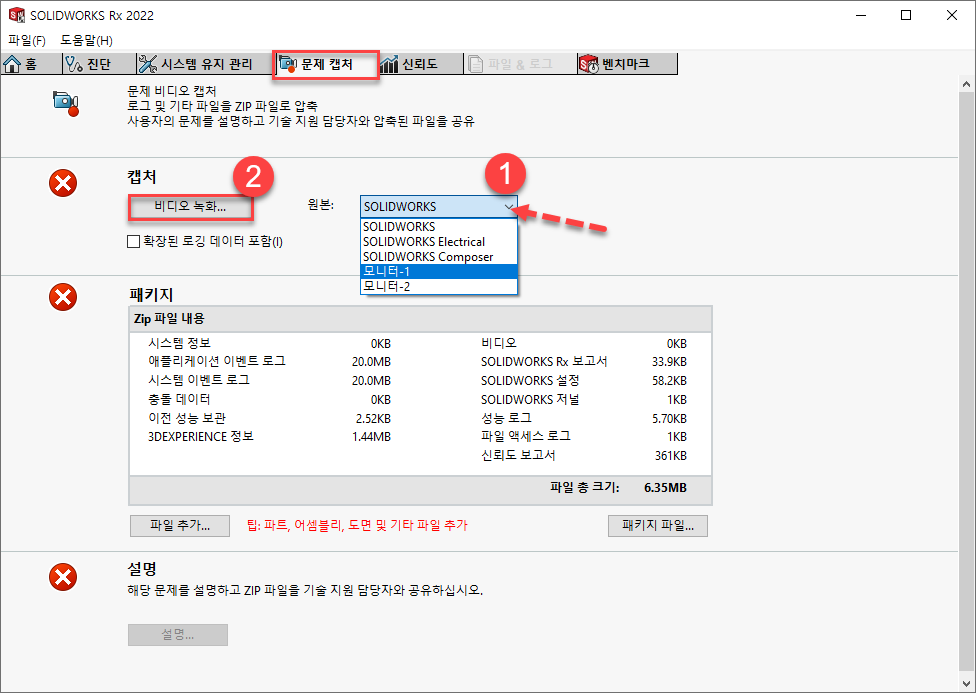

1단계 : 캡쳐


① 원본에서 제품명을 선택합니다. 프로그램 실행이 어려울 경우에는 모니터를 선택해 줍니다.


 "비디오 녹화”를 클릭합니다.

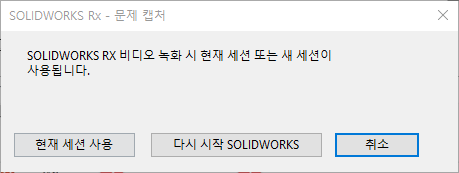

 실행중인 SOLIDWORKS에서 녹화하려면 “현재 세션 사용”을 클릭하고, 재현이 가능하여 새 세션에서 녹화하려면 “다시 시작 SOLIDWORKS”를 클릭합니다.

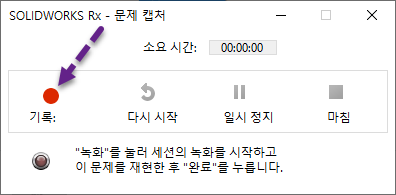

 “기록”을 클릭하여 녹화를 시작합니다.

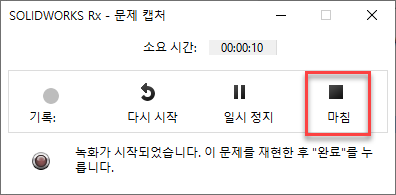

 문제 재현이 완료되면 “마침”버튼을 클릭합니다.






2단계 : 패키지

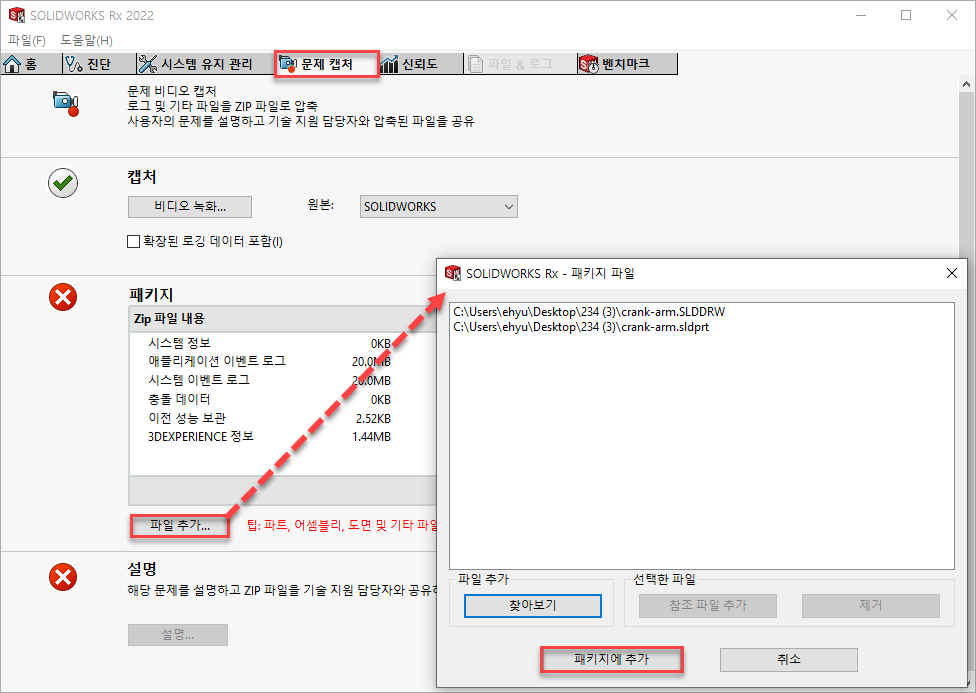

 “파일 추가”버튼


파일 수집 프로세스를 진행할 때 이전에 작업한 솔리드웍스 파일이 Rx에 포함될 수도 있으니 불필요한 파일은 제거하거나, 다른 참조 파일을 추가해 준 후 “패키지에 추가”버튼을 클릭합니다.

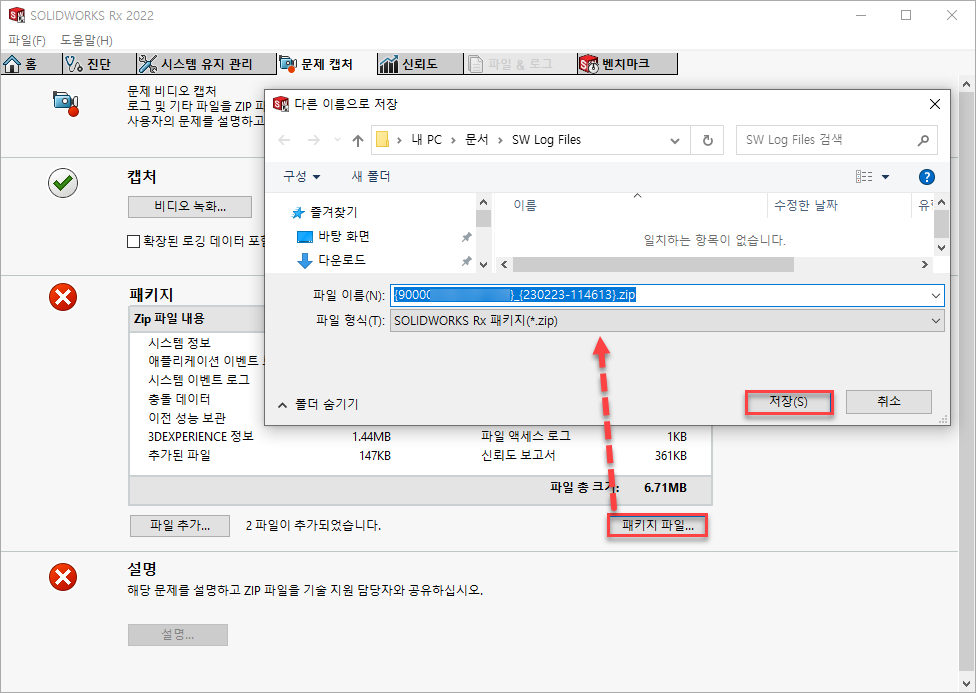

 “패키지파일” 버튼


저장위치를 지정하여 패키지 파일을 저장합니다.






3단계 : 설명

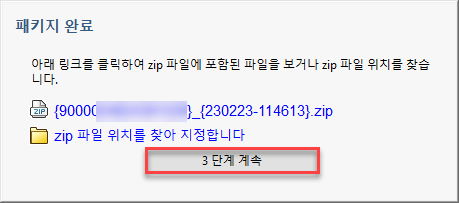

 패키지가 완료되면 다음과 같은 창이 나오는데, “3단계 계속” 버튼을 클릭합니다.

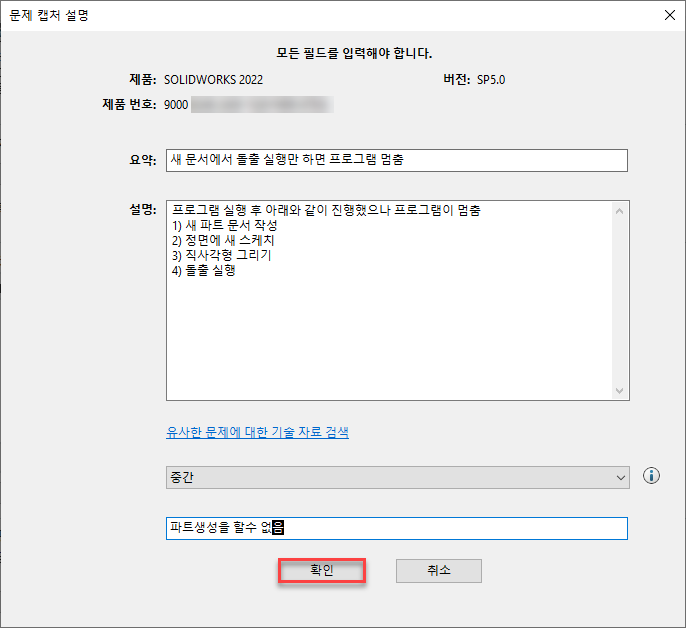

 설명창에서 모든 필드를 입력하고 “확인”을 클릭합니다.

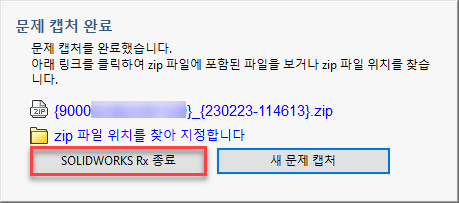

 문제 캡쳐 완료가 되면 SOLIDWORKS Rx 종료를 클릭합니다.



④ 원격지원이 어려울 때 이렇게 작성된 Zip파일을 리셀러로 보내주면 문제점 진단에 도움을 받을 수 있습니다.

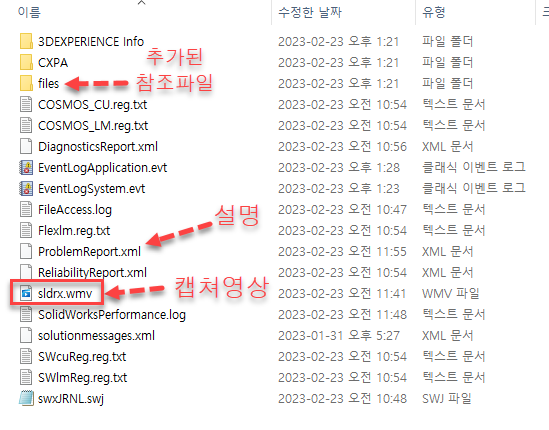

[참고] 패키지 파일을 압축해제하면 다음 그림과 같은 구조로 수집된 내용을 확인할 수 있습니다.






5. 그 외 탭

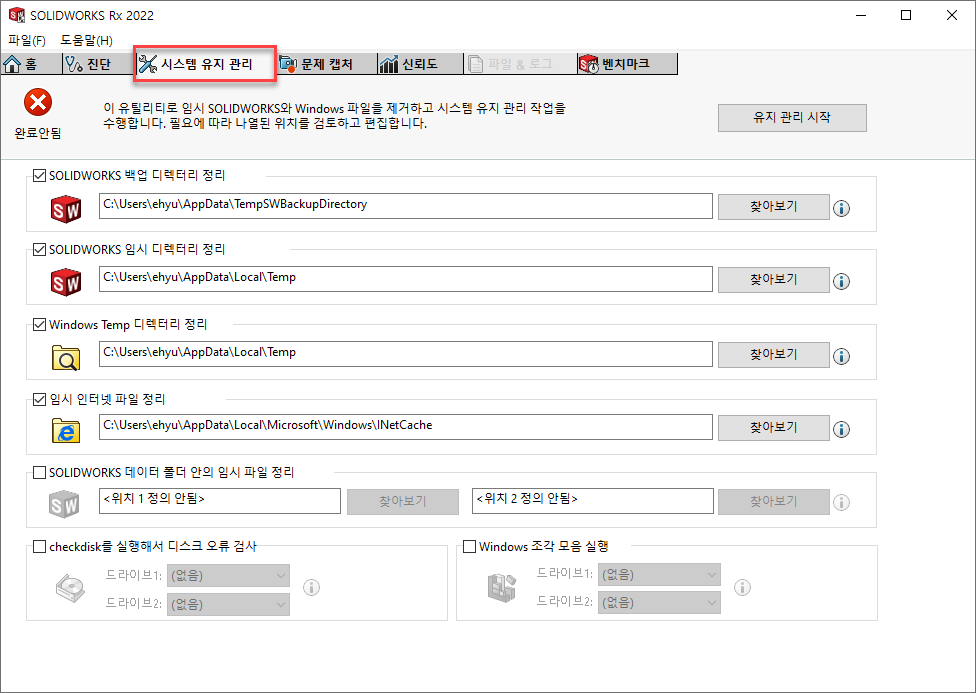

1) 시스템 유지 관리 탭

한 번의 클릭으로 여러 선택적 자동화 작업을 수행

  • SOLIDWORKS 백업 디렉토리 정리
  • SOLIDWORKS 임시 디렉터리 정리
  • Windows 임시 디렉토리 정리
  • 임시 인터넷 파일 정리
  • SOLIDWORKS 데이터 폴더의 임시 파일 정리
  • 체크디스크 실행
  • Windows 조각 모음 실행

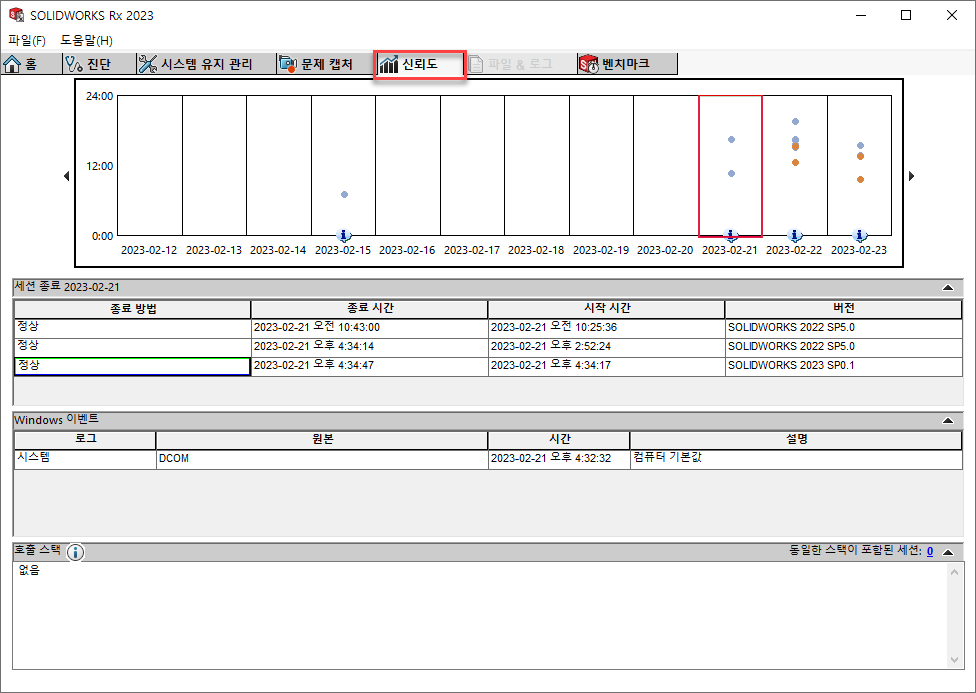

2) 신뢰도 탭

   지난 60일 동안 종료된 세션에 대해 3가지 색상으로 정보를 제공합니다.

  • 파란색 : 정상적인 종료
  • 주황색 : 사용자에 의해 종료
  • 빨간색 : 예기치 않게 종료



사용자가 종료했거나 예기치 않게 종료된 세션의 경우 세션 종료 섹션에 Windows 이벤트가 나열됩니다. 여기에는 드라이버 충돌 또는 네트워크 오류와 같은 이벤트가 포함됩니다.


문제 캡쳐가 생성되면 이 모든 정보가 압축 파일 폴더에 수집됩니다.

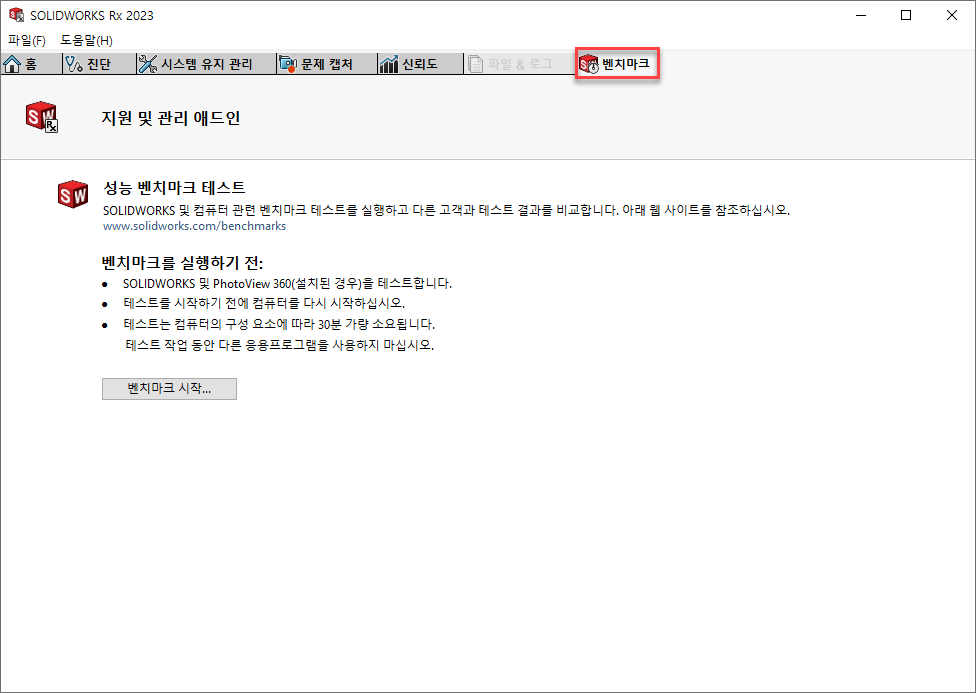

3) 벤치마크 탭

테스트를 실행하여 다른 SOLIDWORKS 사용자와 결과를 비교하는 데 사용합니다.
