[솔리드웍스Tip&Tech] 어셈블리 도면에서 나사산 표시 방법

2023-01-05 조회수 2,516





어셈블리 도면에서 나사산 표시 방법




어셈블리 도면은 파트도면과 달리 나사산이 자동 표시되지 않기 때문에 다음과 같은 방법으로 나사산을 표시할 수 있습니다.

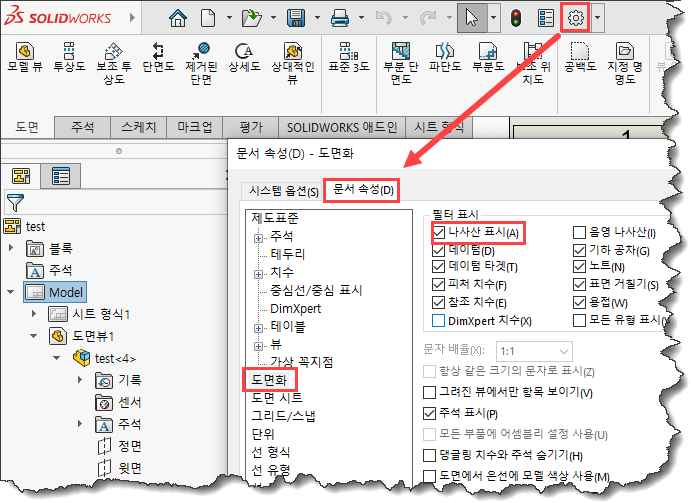

1. 나사산 표시를 하더라도 혹시나 표시가 안될 수 있기 때문에 아래 그림과 같이 시스템 옵션에서 “문서속성> 필터 표시> 나사산 표시”를 체크합니다.

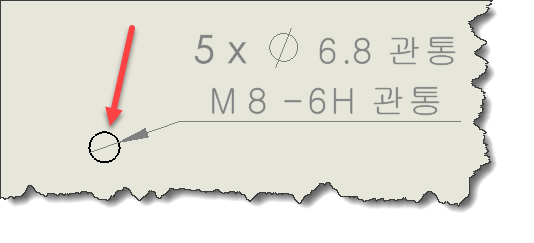

2. 어셈블리 도면에서는 별도의 지시가 없다면, 아래의 그림과 같이 나사산 표시가 되어있지 않습니다.








3. 어셈블리 도면에서 이제 나사산을 표시하도록 하겠습니다.

주석에서 모델항목 선택하면 파트 도면에서는 없던 나사산 표시가 새로 생겼습니다.

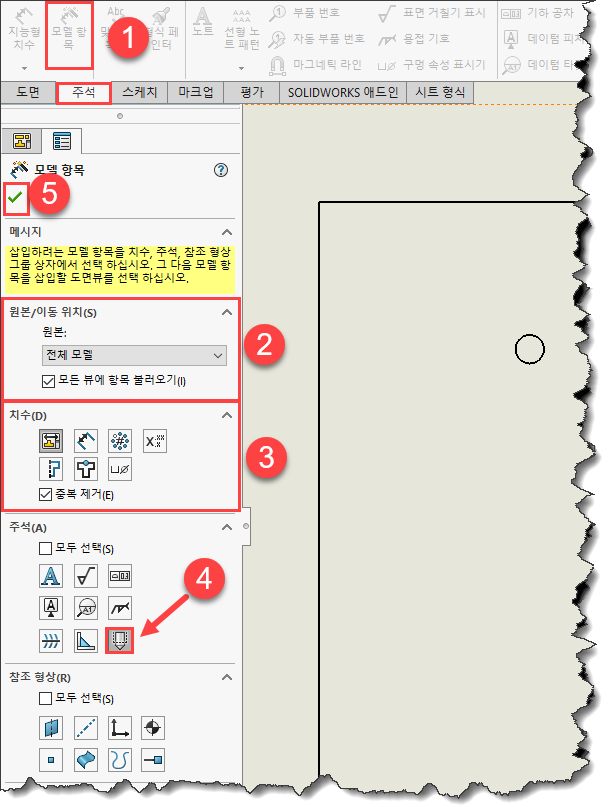

아래 그림과 같이 진행합니다.




① Command manager의 주석탭에서 “모델항목”을 클릭합니다.

② 원본/이동 위치에서 “모든 뷰에 항목 불러오기”를 적용 하거나 특정 뷰를 선택하여 적용할 수 있습니다.

③ 치수에서 원하는 기능을 활성화(회색표시) 하거나 체크 해제해 줍니다.

④ 주석에서 나사산 표시 활성화해 줍니다.

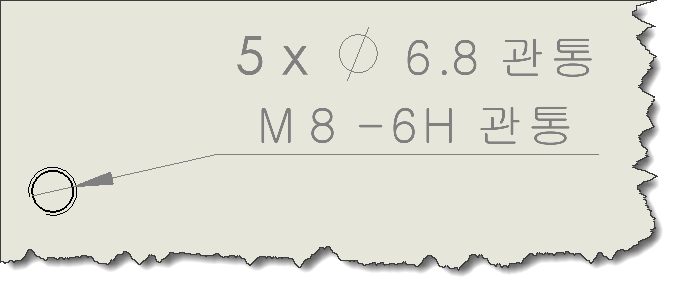

4. 그 결과 아래 그림과 같이 나사산 표시가 된 것을 확인할 수 있습니다







NOTE : 위와 같이 설정했지만 나사산이 표시되지 않을 경우


아래 그림과 같이 해당 도면뷰의 속성창에서 나사산 표시가 “고품질”로 설정이 되어있는지 확인합니다.
