[솔리드웍스 Tip&Tech] 스케치 - 호의 길이 치수를 지정하는 방법

2026-09-17 조회수 22



안녕하세요, 솔코입니다!

솔리드웍스 스케치에서 호의 길이 치수를 지정하는 방법을 소개해드리겠습니다.



『 호의 길이 치수를 지정하는 방법 』


지능형 치수를 실행하고 호를 선택하면 기본 치수 유형인 반지름이 표시됩니다.

호의 길이로 치수를 넣으려면 아래 두 가지 방법 중 하나를 사용하시면 됩니다.


■ 방법 1 : 호를 먼저 선택

1. 지능형 치수 실행 후 호 선택

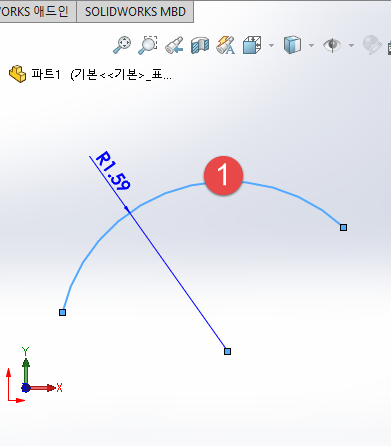

지능형 치수를 실행하고 ① 호를 선택합니다. 이때는 기본 치수 유형인 반지름이 표시됩니다.


호 선택 시 반지름 치수가 표시된 상태


2. CTRL 키를 누른 채 양 끝점 선택

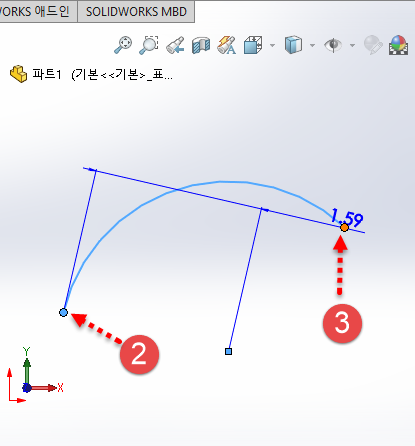

CTRL 키를 누른 상태로 두 원호의 끝점 ②, ③을 선택합니다.


CTRL 키를 누른 채 양 끝점 선택


3. 치수 배치

아래와 같이 원하는 위치에 치수를 배치합니다.

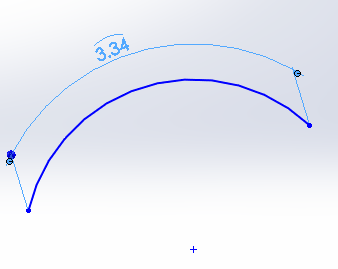

호의 길이 치수가 배치된 모습



■ 방법 2 : 끝점을 먼저 선택

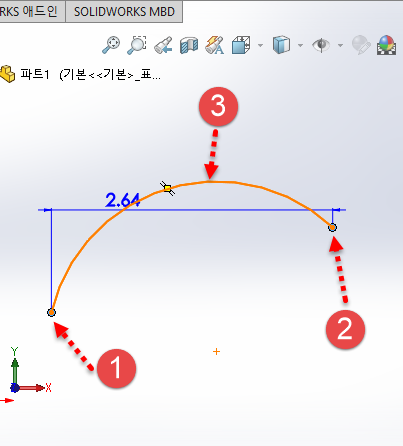

지능형 치수를 실행하고 원호의 양 끝점 ①, ②를 먼저 선택한 후 ③ 호를 선택합니다.

이 방법은 CTRL 키를 사용하지 않습니다.


호의 길이 치수가 배치된 모습



이번 솔리드웍스 Tip도 잘 활용하셔서 업무에 많은 도움이 되시면 좋겠습니다.

문의사항은 언제든지 홈페이지, 카카오톡, 유선 전화, 또는 이메일로 문의하시면 빠르게 답변드리겠습니다.

고맙습니다.
