[솔리드웍스 Tip&Tech] 노즐 패드(Nozzle Pad) 전개가 안 될 때, 판금 모델링으로 해결하기

2026-09-09 조회수 23




안녕하세요, 솔코입니다!

이번 팁에서는 솔리드웍스에서 전개가 가능한 노즐 패드(Nozzle Pad)를 모델링하는 방법을 소개해드리겠습니다.


노즐 패드는 여러 가지 방법으로 모델링할 수 있습니다. 다만 곡면 기법(곡면 오프셋 후 두께 적용)으로 만들면 전개가 되지 않습니다. 전개까지 필요한 부품이라면 처음부터 판금으로 모델링해야 합니다.


먼저 핵심만 정리하면 다음과 같습니다.

  • 곡면 기법으로 만든 노즐 패드는 전개가 되지 않습니다.
  • 베이스 플랜지로 시작하는 판금 모델링을 사용하면 전개가 가능합니다.
  • 노즐 관통 컷은 곡면 상태에서, 패드 외곽 컷은 펼친 상태에서 진행합니다.

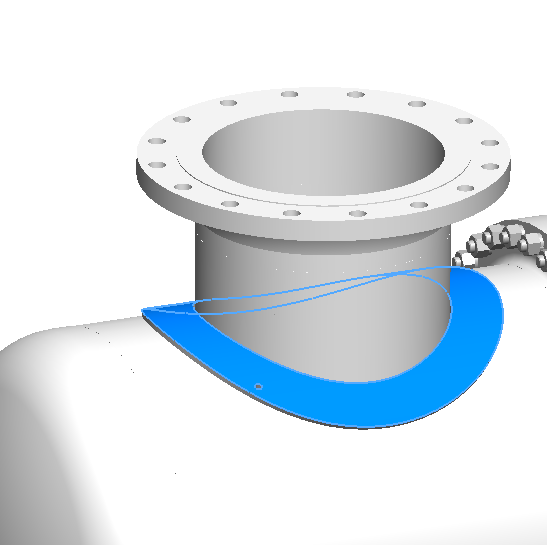

노즐 패드 모델링이 필요한 형




『 전개 가능한 노즐 패드 모델링 순서 』

1. 베이스 플랜지로 원판 그리기

베이스 플랜지로 원판을 그립니다. 이때 패드의 호 길이 또는 각도만큼 적용해서 그립니다.

그다음 베이스 플랜지 기능의 중간 평면 옵션으로 두께와 돌출 길이를 설정합니다.

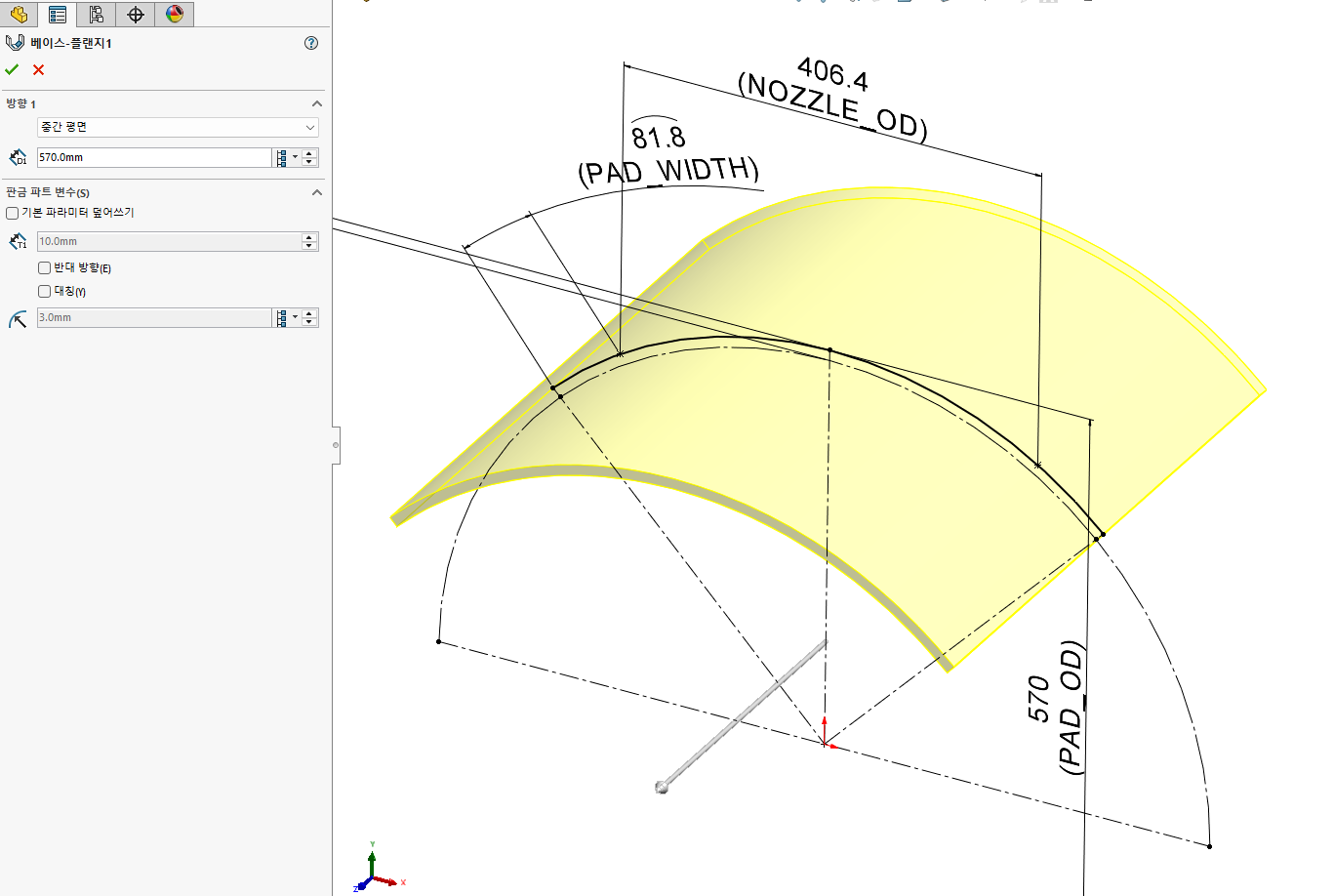

베이스 플랜지 설정 화면


2. 노즐이 통과할 돌출 컷 만들기

노즐이 통과할 자리에 돌출 컷 피처를 생성합니다.

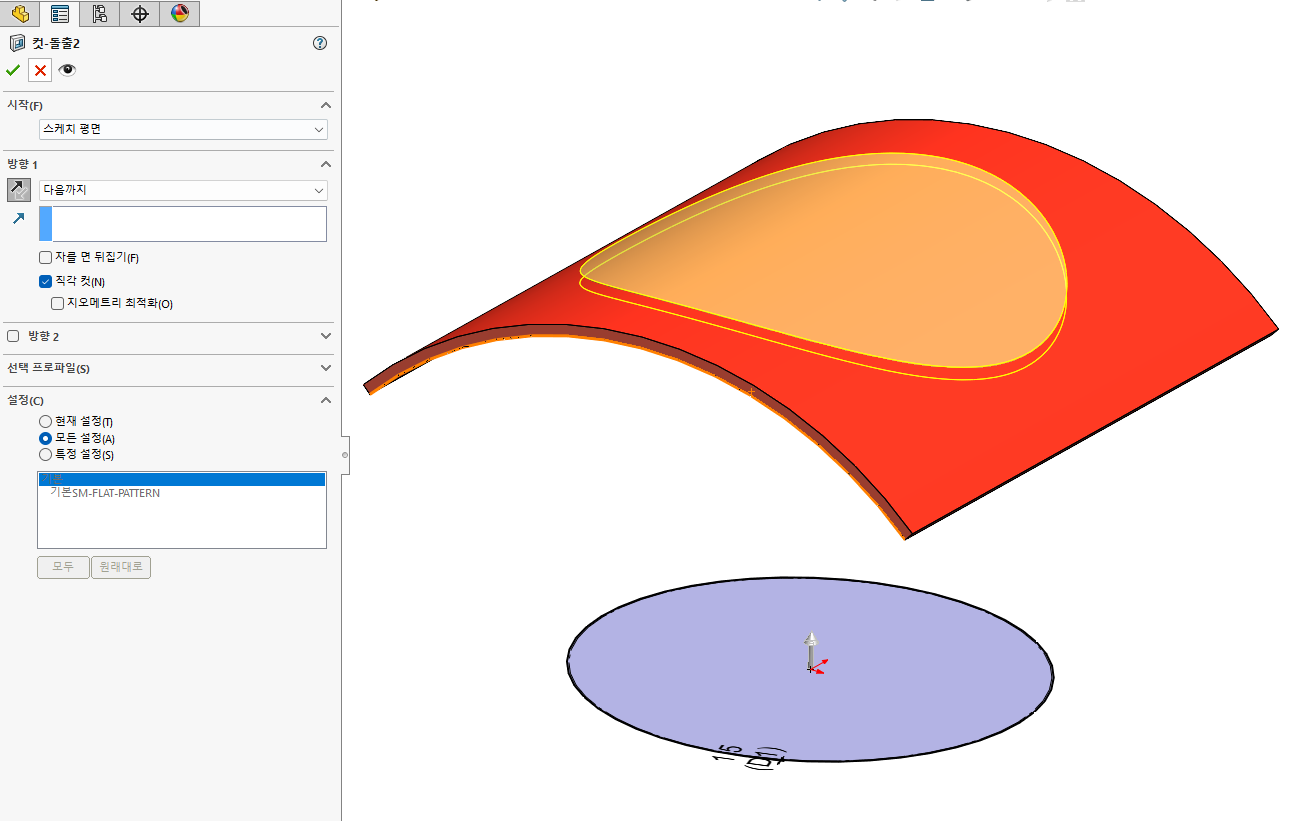

노즐 관통 돌출 컷

3. 판금 펴기

판금의 펴기 기능을 실행합니다. 고정면이 될 모서리 선을 클릭한 다음, 펴기할 굽힘의 메인 바디를 선택합니다.

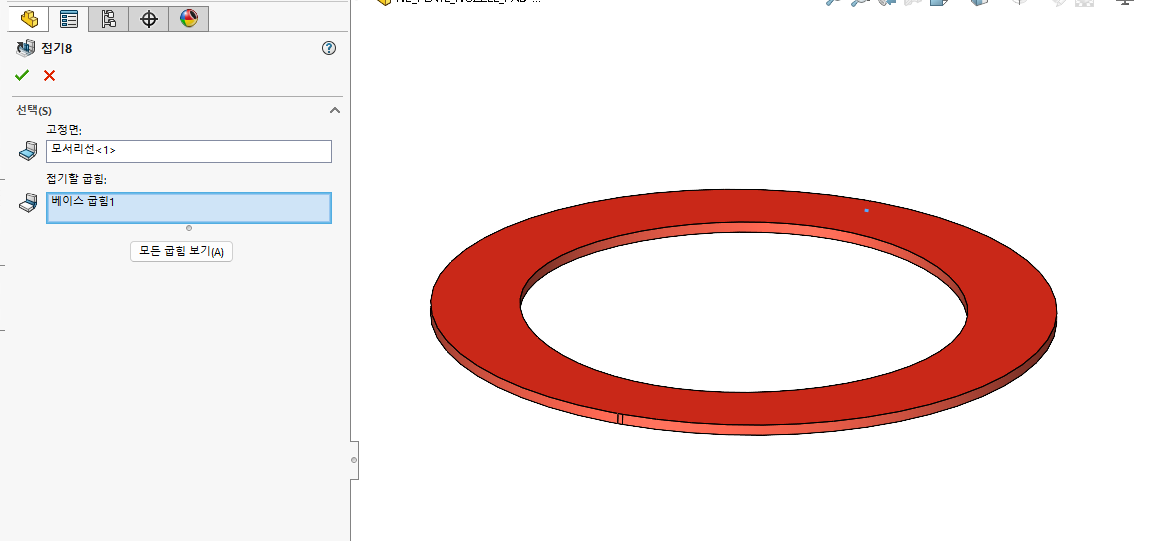

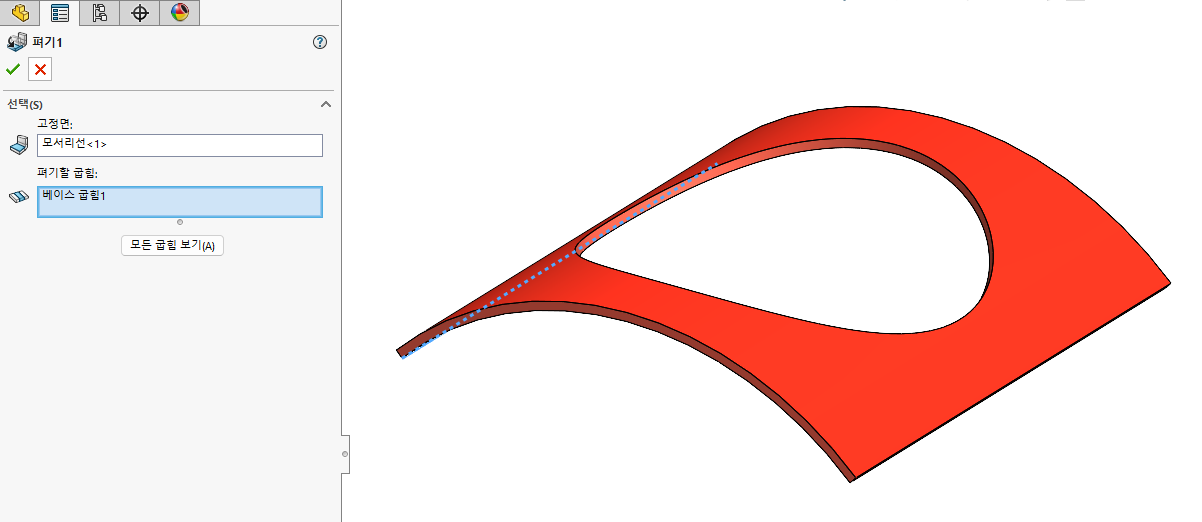

펴기 기능 설정 화면

4. 펼쳐진 상태에서 패드 외곽 자르기

펼쳐진 판금 위에 패드 외곽 형상을 그리고 돌출 컷 합니다. 타원형 형상이 됩니다.


펼친 상태에서의 외곽 스케치



이렇게 하면 전개가 가능한 패드 형상이 만들어집니다. 이 상태가 전개 형상이며, 접으면 실제로 부착되는 형상이 됩니다.

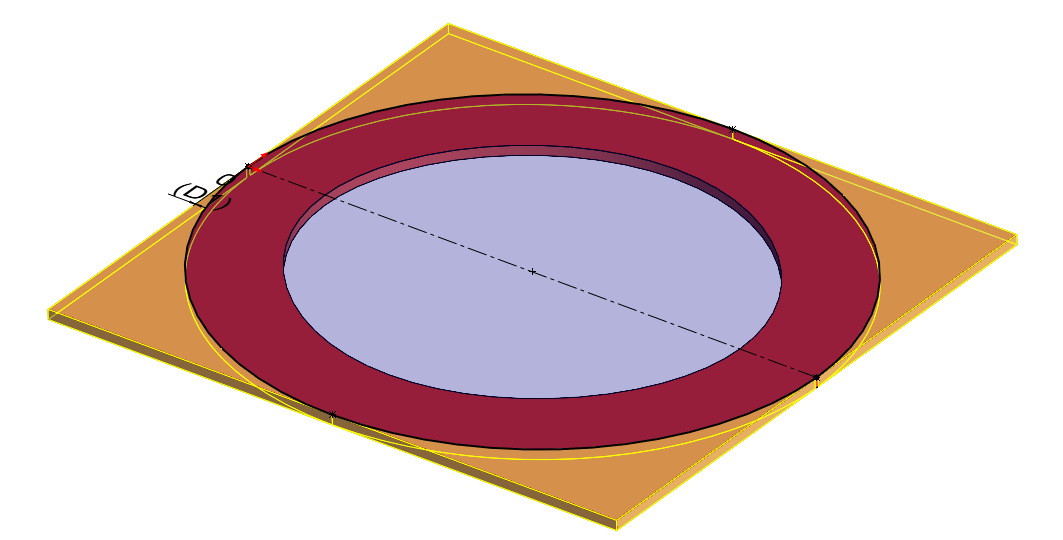

4번까지 완료한 상태 — 펼쳐진 판금에 노즐 패드 외곽과 구멍이 잘린 모습

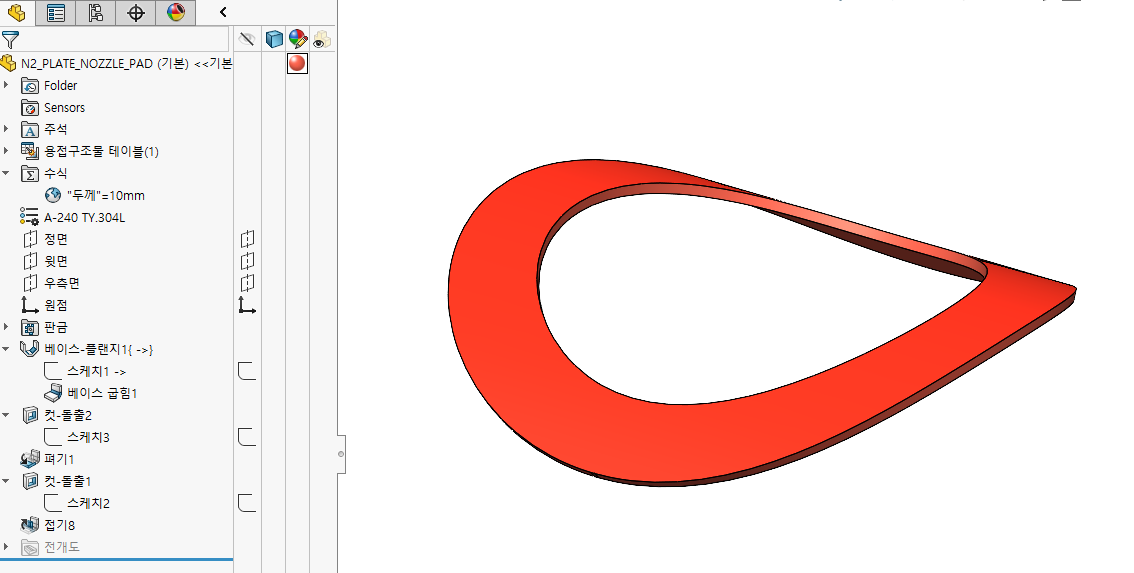

접은 후 최종 형상 — 실제 원자재에서 가공된 상태의 형상


원자재에서 실제로 가공된 상태의 형상을 그대로 구현할 수 있고, 노즐이 간섭 없이 삽입되는지도 확인할 수 있습니다.

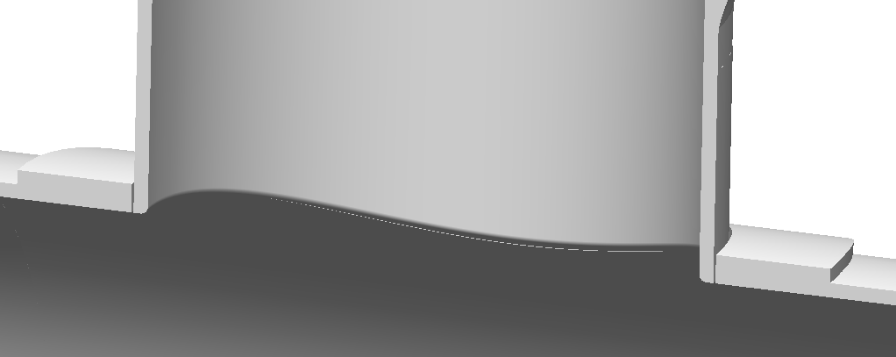

노즐을 삽입한 단면 — 간섭 없이 패드에 밀착되는지 확인 가능



이번 솔리드웍스 Tip도 잘 활용하셔서 업무에 많은 도움이 되시면 좋겠습니다.

문의사항은 언제든지 홈페이지, 카카오톡, 또는 유선 전화로 문의하시면 빠르게 답변드리겠습니다.

고맙습니다.
