[솔리드웍스Tip&Tech] 사용자 정의 속성과 수식 기능

2026-04-24 조회수 13




『 사용자 정의 속성과 수식 기능 』



글로벌 변수 기능을 활용하여 모델링 및 사용자 정의 속성에 수식에 값을 넣어서 활용하는 방법을 알아보겠습니다.

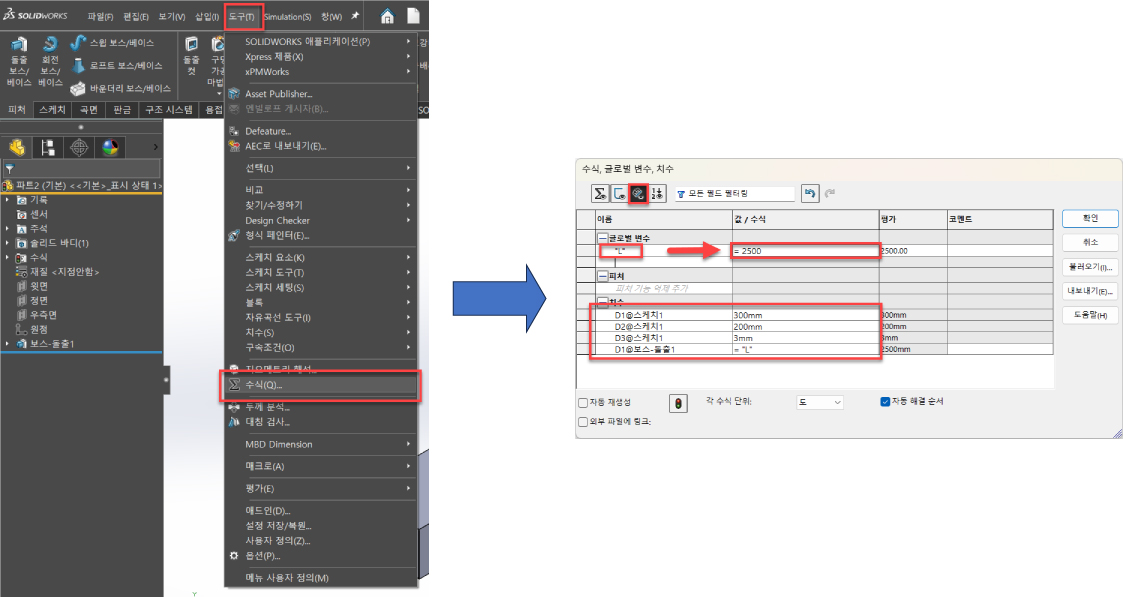

  • 도구 >수식 > 글로벌 변수명 입력 > 값/수식에 길이 값 입력 > 치수 보기 체크 > 글로벌 변수에 넣은 치수를 사용할 치수에 아래 그림과 같이 =“글로벌 변수”




각 관길이 값이 품번에 포함되도록 해보겠습니다.

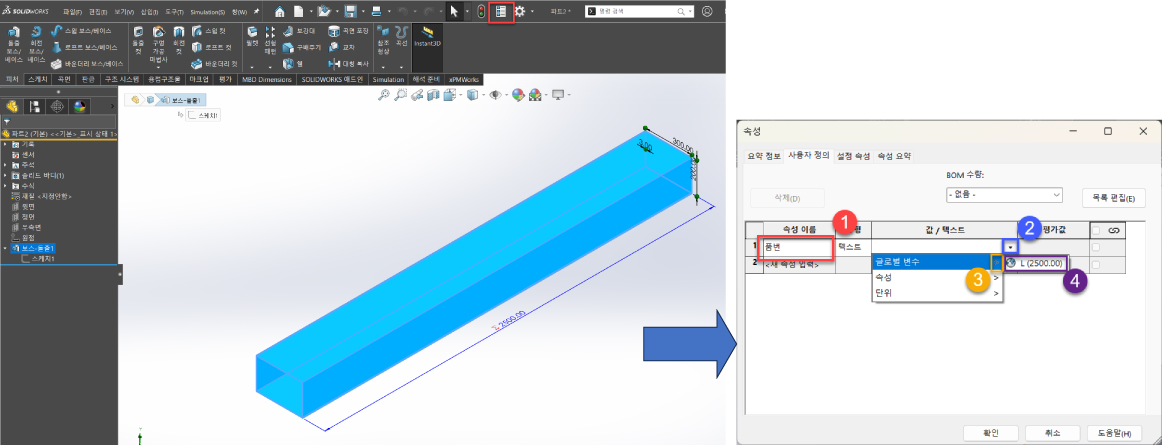

  • 사용자 정의 속성> 속성이름 > 값/텍스트 더보기 > 글로벌 변수 더보기 > 글로벌 변수 선택

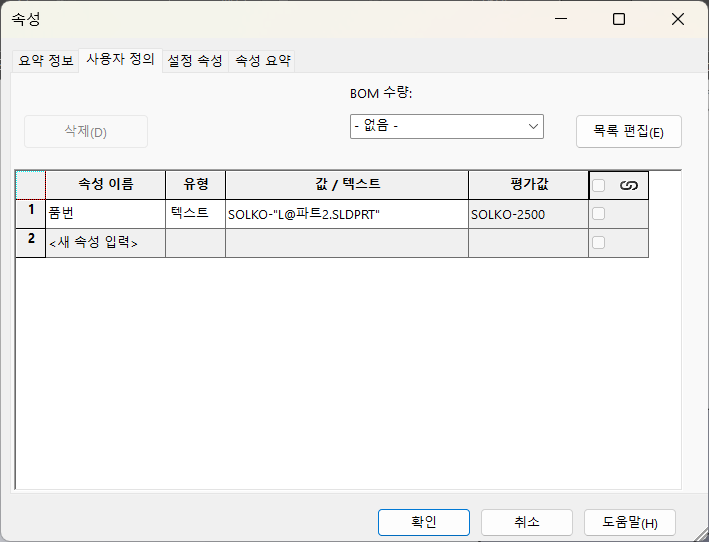

  • 사용자 정의 속성 값/텍스트를 보면 SOLKO-는 임의로 추가한 값이고

   “L          @        파트2.SLDPRT”

  (글로벌 변수명)  (구분) (해당 파일명 .파일형식)


  • 평가 값을 확인해보면 SOLKO-글로벌 변수 값이 들어간걸 확인하실 수 있습니다.
