솔리드웍스 해석 사례 : 강체구조물 하중에 의한 응력 및 처짐 결과

2023-02-07 조회수 1,813

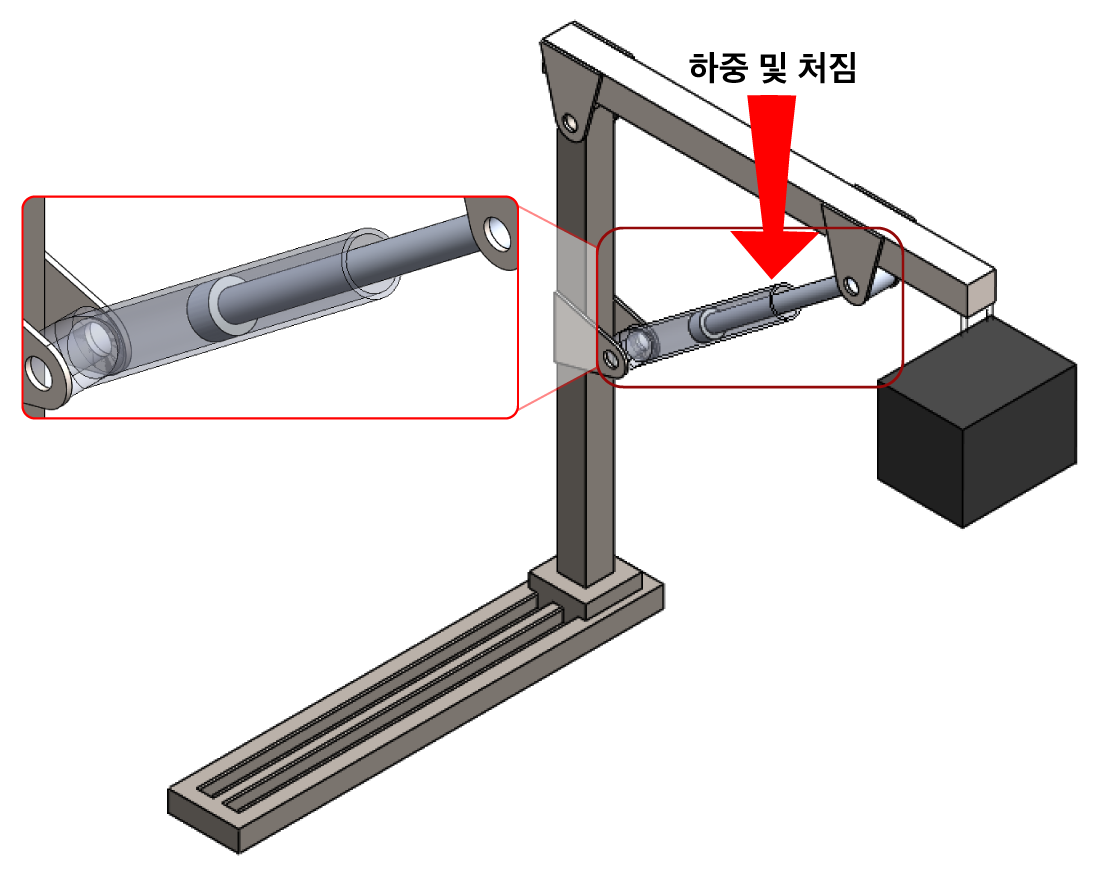

『   모델링 확인   』



【  SOLIDWORKS 모델링


◈ SUS 및 AL 합금으로 이루어진 강체 구조물

 약 260 kg의 제품이 매달린 상황 (제품의 경우 형상 단순화를 통하여 진행)

 AL 합금으로 이루어진 Piston 에 걸리는 응력 확인 필요

 SUS 구조물의 처짐량 계산 필요






『     해석 조건

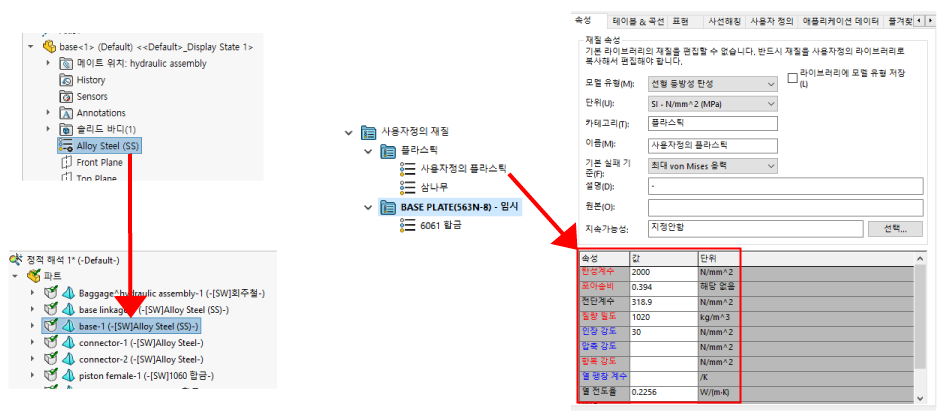

【  해석 내 다양한 재질 제공


◈  SOLIDWORKS의 재질 공유

 특수한 재질 및 회사의 재질 저장 가능

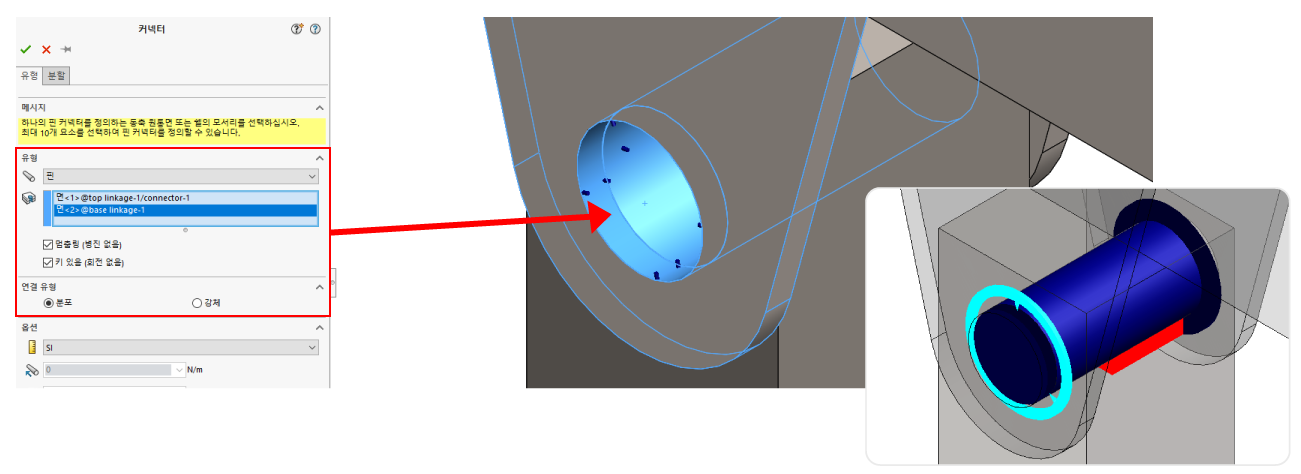

【  핀 컨넥터를 활용한 손쉬운 해석


 핀 모델링이 필요 없이 해석적으로 적용

 메시 숫자 감소 및 해석의 정확성 향상

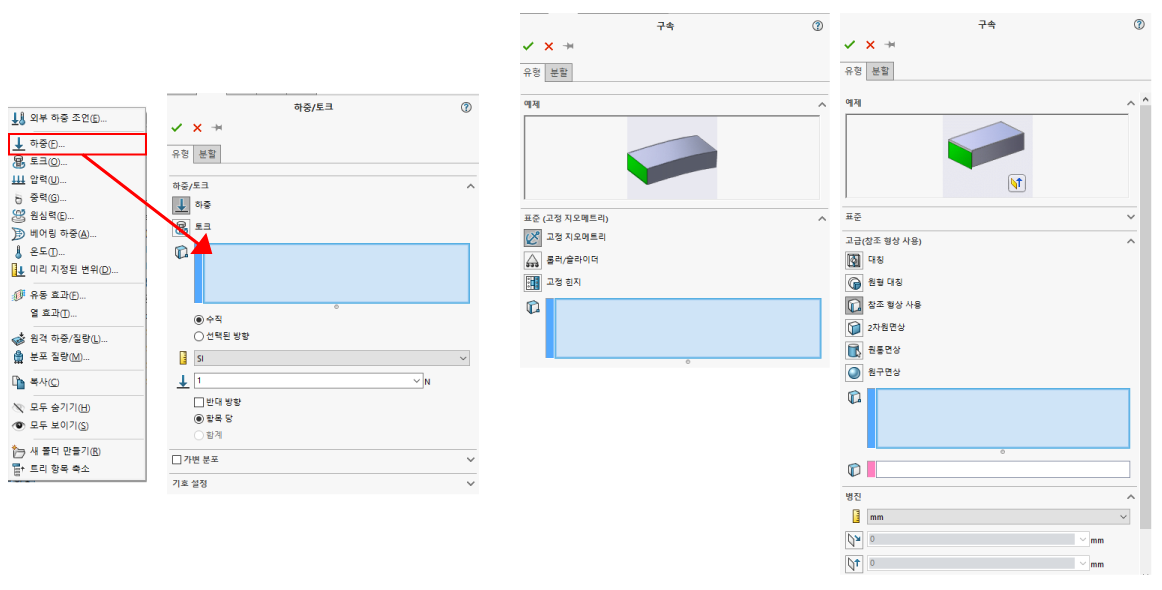

【  직관적인 하중 조건 및 구속 조건 입력


 실 상황과 동일한 다양한 하중조건 입력

 예제를 통한 손쉬운 구속 조건

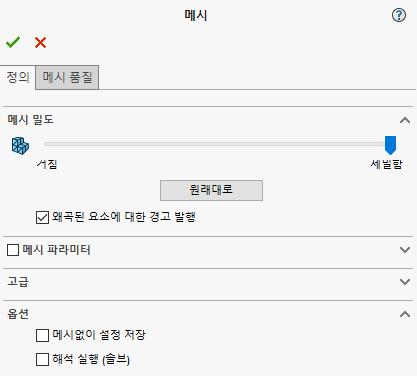

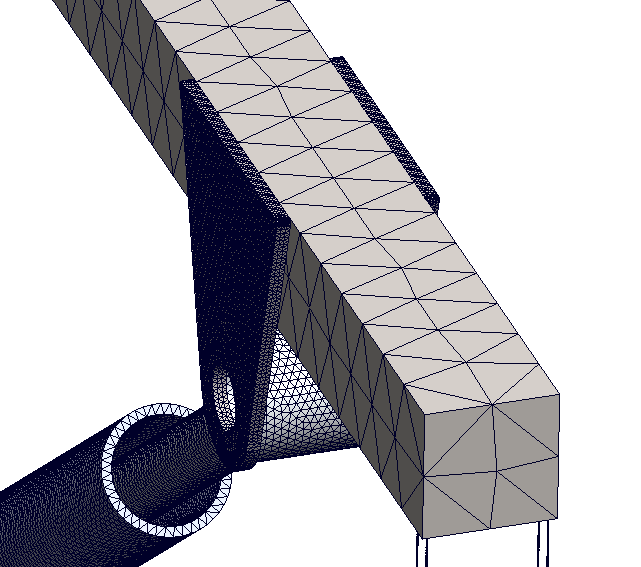

【  손쉬운 메시 작성, 높은 퀄리티의 메시 생성

 메시 밀도 조절을 통한 손쉬운 메시 작성

 어떠한 형상이라도 생성되는 메시











『     해석 결과     』



【  응력 결과  】

 최대 응력 약 43.1 MPa

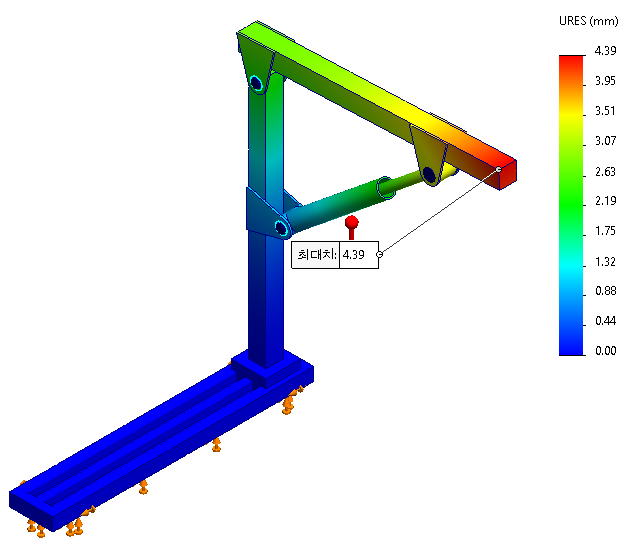

【  변형 결과

 최대 변형 약 4.39 mm







아래 영상에서 더 자세하게 확인하실 수 있습니다.
