[솔리드웍스Tip&Tech] 스케치에서 기준선(보조선)없이 각도치수 넣는 방법

2023-06-05 조회수 1,138







스케치에서 기준선(보조선)없이 각도치수 넣는 방법

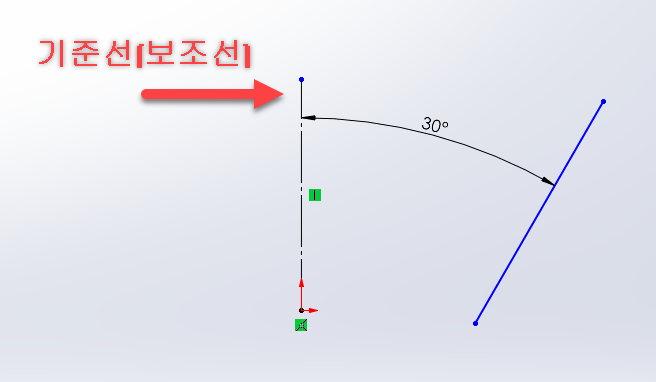

솔리드웍스 스케치에서 어떤 선에 대한 각도치수를 넣어야 한다면 아래 그림처럼 기준선(보조선)을 추가로 그려야 하는데요.

보조선을 추가로 그리지 않고 각도치수를 넣는 방법에 대해서 소개해 드리겠습니다.

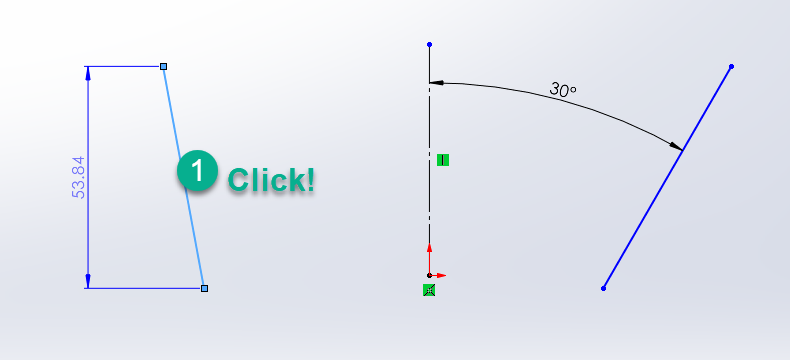

① 지능형 치수를 클릭한 상태에서 각도치수를 넣고 싶은 선을 클릭합니다.

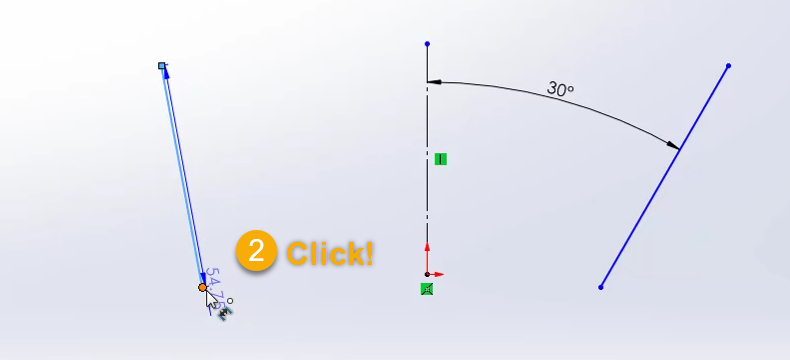

② 선의 두 점 중 기준이 되는 점을 클릭합니다.

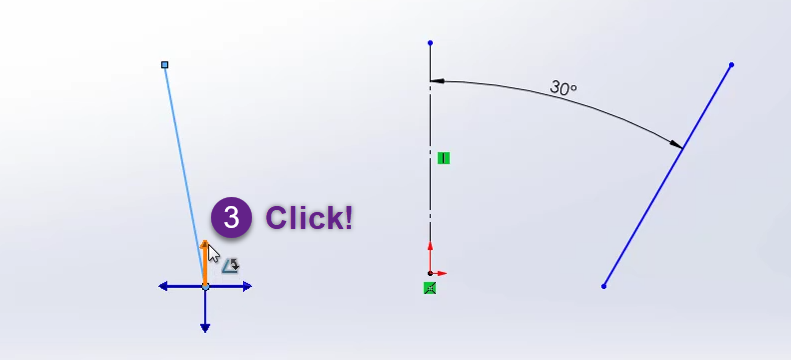

③ 아래 그림과 같이 4방향 화살표가 나타나면 각도치수를 넣고자 하는 방향의 화살표를 클릭합니다.

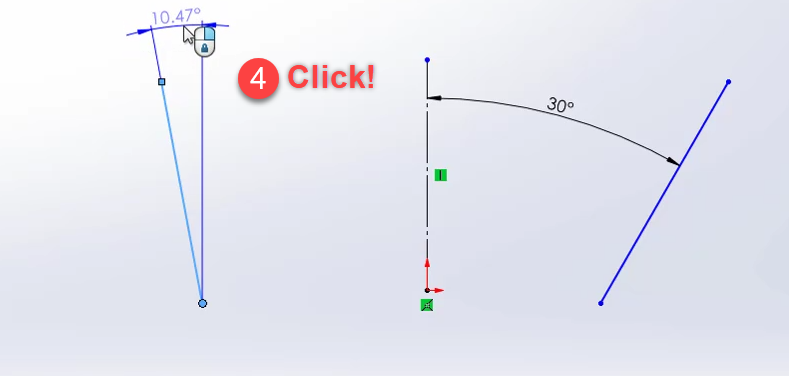

④ 그리고 아래 그림과 같이 원하는 위치에 각도 치수를 배치합니다.
